スーパーKHスラブ

スーパーKHスラブシステムは経済性にもすぐれ、地球環境にも優しいプレキャスト工業化工法です。

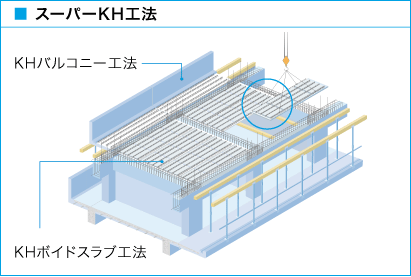

スーパーKH工法
スーパーKH工法のメリット
1.支保工の削減
2.スラブ型枠の削減
3.現場配筋工事の削減
4.現場コンクリート打設工事の削減
5.解体工事の削減
トータルコストの削減

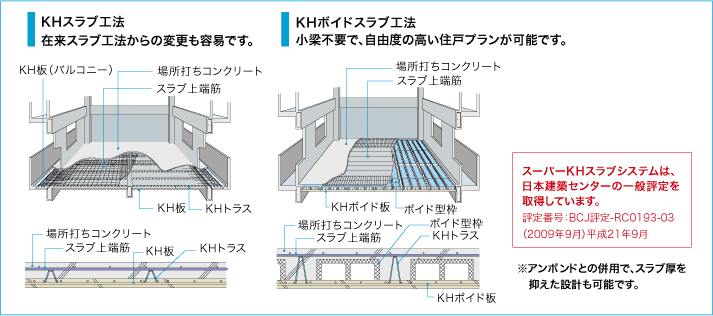

スーパーKHスラブシステム

スーパーKHスラブシステム


スーパーKHスラブのコストメリット

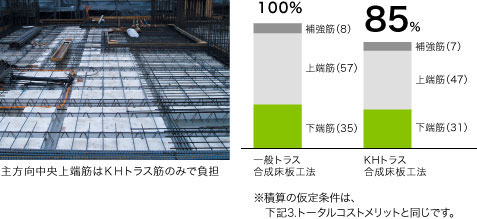

KHトラス筋による鉄筋量低減メリット

KHトラス筋を従来の丸鋼から異形鉄筋にすることで、仮設鉄筋であったトラス筋を構造鉄筋として有効活用することが可能となり、下端筋および上端筋を低減できます。

KHトラス
鉄筋量低減メリット図

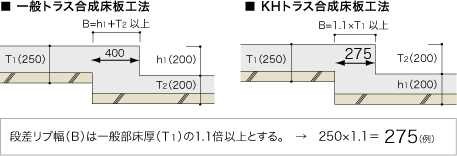

段差スラブ梁型改良によるメリット


段差補強梁型のスリム化により、従来よりも天井の邪魔な梁型の出っ張りを小さくすると共に、スラブ重量の増加抑制効果があります。更に載荷実験の裏付けにより、複雑な段差配筋の省力化も実現しました。

段差リブ幅31%低減
KHトラス合成床板工法比較図

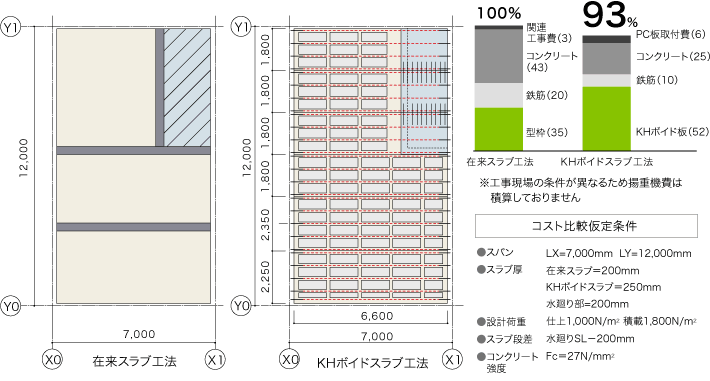

トータルコストメリット


トータルコストメリット図

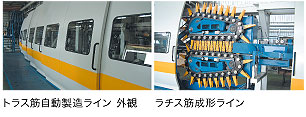

・施工工程 トラス筋自動製造ライン・ラチス筋成形ライン
1.インサート取付 2.鉄筋セット 3.コンクリート打設 4.ボイド取付
5.コンクリート養生 6.ストックヤード 7.KHボイド板搬入 8.KHボイド板吊込
9.KHボイド板敷込 10.敷込完了 11.現場配筋 12.コンクリート打設


スラブ厚みの算定、遮音予測計算、コスト積算等、工法に関するお問合せは >こちらへ
